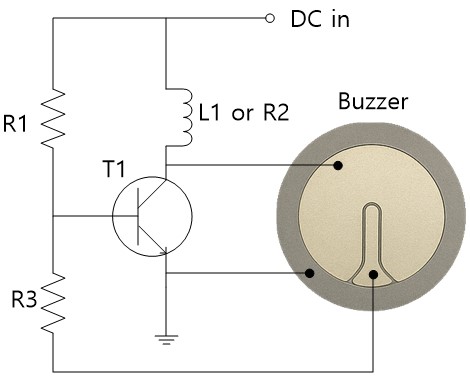

압전부저 회로도글쓴이 piezosolution / 2025년 05월 19일 압전 부저의 회로구성을 위한 참고 자료입니다. Table of Contents Toggle 회로도 구성L1: 인덕터 (발진 주파수 결정 요소) 회로도 구성 공진 회로를 형성하여 발진 주파수를 결정R1: 바이어스 전류제한 목적, 82k~160kΩR2, L1: 부저의 주파수에 따라, 300~620Ω, 10mH~100mHR3: 피드백신호전달 0~10kΩ L1: 인덕터 (발진 주파수 결정 요소) 역할: PZ1과 함께 공진 회로를 형성하여 발진 주파수를 결정설계기준 여기서 C: 피드백형 압전 소자의 정전 용량 (일반적으로 10nF ~ 30nF)원하는 발진 주파수 예: 3kHz~5kHz(가청 영역) 예시: C=20nF, f=4kHz일 경우: → 일반적으로는 10mH ~ 100mH 사이의 인덕터 사용 하단의 임피던스 계산기로 계산 가능 임피던스 계산기 소리가 나지 않으면: L1을 줄이거나, R1을 낮춰 바이어스 전류 증가소리가 너무 크거나 왜곡되면: R2나 L1 값을 미세 조정
